دليل المكثفات المذابة: أسباب ونصائح الوقاية والإصلاحات الفعالة

ما هي المكثفات المذابة ولماذا يهم

المكثفات المذابة هي المكثفات التي تشوه جسديًا أو تسربها أو ذوبانها جزئيًا بسبب الحرارة المفرطة أو الإجهاد الكهربائي أو التحميل الزائد لفترة طويلة. في الدوائر الإلكترونية ، تخزن المكثفات وتطلق الطاقة الكهربائية ، وضوضاء المرشح ، وتثبيت الجهد. عندما تفشل بالذوبان ، يمكن أن تتراوح العواقب من انخفاض الأداء إلى فشل الجهاز.

كيف تحدث المكثفات المذابة

ارتفاع درجة الحرارة : درجات حرارة عالية مستدامة تليين أو تشوه غلاف المكثف ، وخاصة في الأجهزة الضعيفة التهوية.
الحمل الزائد الكهربائي : تطبيق الجهد فوق القيمة المقدرة يسارع التدفئة الداخلية وانهيار المواد.
الإجهاد المطول : التشغيل المستمر بالقرب من الحد الأقصى للسعة المقدرة تقتصر العمر.

علامات نموذجية للمكثفات المذابة

غلاف منتفخ أو مشوه
البلاستيك المذاب المرئي أو المنحل بالكهرباء
علامات الحرق بالقرب من محطات المكثفات
الطنين غير العادي أو الخفقان أو عدم الاستقرار في الجهاز

لماذا يذوب المكثفات

السلامة الكهربائية : المكثفات المذابة يمكن أن دائرة قصيرة ، مما يسبب الشرر أو مخاطر الحريق.
موثوقية الجهاز : يمكن لمكثف فاشل واحد زعزعة استقرار الدائرة بأكملها.
تكاليف الإصلاح : يمكن أن يؤدي تجاهل العلامات المبكرة إلى أضرار في المكونات المحيطة.

مقارنة معلمة مكثف: صحية مقابل ذوبان

المعلمة	مكثف صحي	مكثف ذاب (تالف)
السعة (µF)	ضمن ± 10 ٪ من القيمة المقدرة	غالبًا ما يتم تخفيضه بنسبة 20-80 ٪ أو الدائرة المفتوحة
مقاومة سلسلة مكافئة (ESR)	منخفض (حسب ورقة البيانات)	أعلى بكثير ، مما يسبب تراكم الحرارة
تسرب تيار	الحد الأدنى ، داخل المواصفات	التسرب المفرط أو الدائرة القصيرة
المظهر الجسدي	قمة مسطحة ، غلاف نظيف	غلاف منتفخ أو مشوه أو ذوبان
درجة حرارة التشغيل	يبقى أقل من التصنيف كحد أقصى (على سبيل المثال ، 85 درجة مئوية)	يتجاوز التصنيف ، في كثير من الأحيان> 100 درجة مئوية

فهم المكثفات المذابة: الأسباب والوقاية والحلول

المكثفات المذابة هي نقطة فشل شائعة في الدوائر الإلكترونية ، وغالبًا ما تسببها الحرارة المفرطة أو إجهاد الجهد أو العوامل البيئية. لتمديد عمر الأجهزة الإلكترونية ومنع الإصلاحات المكلفة ، من المهم أن نفهم سبب ذوبان المكثفات ، وكيفية منعها ، وما هي الحلول المتاحة.

أسباب المكثفات المذابة

ارتفاع درجة الحرارة من الضعف في التهوية : يمكن أن يؤدي تدفق الهواء المحدود داخل الأجهزة إلى تراكم الحرارة ، وتليين غلاف المكثف. التشغيل المطول في البيئات التي تزيد عن 40 درجة مئوية تسريع التدهور.
تجاوز تصنيف الجهد : إن تطبيق الجهد خارج الحد الأقصى المقنن للمكثف يزيد من الإجهاد الداخلي ، مما يؤدي إلى تسخين التسرب المفرط والتدفئة المترجمة.
تيار تموج مرتفع : تموج تيار ما بعد الحد الأقصى المصنفة ينتج حرارة إضافية ، شائعة في دوائر إمدادات الطاقة التي تفتقر إلى التصفية المناسبة.
تدهور المواد مع مرور الوقت : يمكن أن يسبب تجفيف الإلكتروليت ، انهيار العزل ، وأضرار الختم ذوبان تحت الحمل.

الوقاية من المكثفات المذابة

العمل الوقائي	نطاق المعلمة الموصى به
الحفاظ على درجة الحرارة المحيطة	احتفظ أقل من 40 درجة مئوية للإلكترونيات العامة ، 25 درجة مئوية مفضلة
الجهد derating	تعمل على 70-80 ٪ من الجهد المقنن
تموج الإدارة الحالية	حافظ على تموج تيار ضمن 80 ٪ من القيمة المقدرة
تهوية كافية	استخدم المعجبين أو فتحات التضمين للتدفق حول المكونات
التفتيش الدوري	تحقق من السعة ، ESR ، والمظهر البدني سنويًا

حلول للمكثفات المذابة

التفتيش والتشخيص : استخدم مقياس متعدد أو ESR لتأكيد الأداء والتحقق من تلف الحرارة المحيط.
إزالة آمنة : تصريف المكثف بالكامل قبل أن يزيل. تجنب ارتفاع درجة حرارة ثنائي الفينيل متعدد الكلور.
استبدال : اختر المكثفات ذات التصنيفات المتساوية أو أعلى الجهد ودرجة الحرارة ، مع ارتفاع تسامح تيار تموج أعلى لدوائر الطاقة.
التحقق من صحة ما بعد الإبداع : اختبار استقرار الجهد وقمع تموج ، ومراقبة درجة الحرارة أثناء التشغيل المبكر.

كيفية تشخيص المكثفات المذابة بشكل فعال

تشخيص المكثفات المذابة يتطلب كل من الفحص البصري والاختبار الكهربائي لتأكيد تدهور الأداء. يمكن أن يمنع الكشف المبكر مزيد من تلف الدائرة ويقلل من تكاليف الإصلاح.

الخطوة 1: التفتيش البصري

تحقق من التشوه الجسدي : تشير قمم المنتفاخ أو الغلاف المشوه أو البلاستيك المذاب إلى ارتفاع درجة الحرارة.
ابحث عن تسرب أو علامات حرق : تشير المناطق الكهربائية التي تم تسريبها أو مناطق ثنائي الفينيل متعدد الكلور المظلمة إلى فشل شديد.
تقييم المكونات القريبة : يمكن للحرارة من المكثف المذاب أن يتلف المقاومات أو الثنائيات أو ICS.

الخطوة 2: الاختبار الكهربائي

قياس السعة : قارن القيمة المقاسة مع السعة المقدرة. تخفيض يتجاوز 20 ٪ هو علامة على التدهور.
فحص مقاومة السلسلة المكافئة (ESR) : ارتفاع ESR يزيد من توليد الحرارة ويقلل من الكفاءة.
اختبار تسرب الحالي : التسرب المفرط يشير إلى انهيار داخلي.

الخطوة 3: الدائرة مقابل اختبار خارج الدائرة

دائرة : أسرع ، ولكن قد تؤثر المكونات الأخرى على القراءات.
خارج الدائرة : أكثر دقة ، موصى بها للدوائر الحرجة.

مقارنة المعلمة التشخيصية

المعلمة	نطاق قيمة مكثف صحي	إشارة مكثف ذاب/تالفة
انحراف السعة	ضمن ± 10 ٪ من القيمة المقدرة	انخفاض بنسبة 20-80 ٪ أو قراءة غير مستقرة
ESR (مقاومة سلسلة مكافئة)	منخفض (لكل ورقة بيانات ، وغالبًا ما يكون <0.1Ω لأنواع الجهد المنخفض)	عدة مرات أعلى من المعتاد
تسرب تيار	الحد الأدنى ، ضمن نطاق Microamp المقنن	يتجاوز القيمة المقدرة ، قد يسبب التدفئة
الحالة البدنية	غلاف ناعم ، لا منتفخ أو ذوبان	انتفاخ أو بقع مذابة أو تسرب بالكهرباء
درجة حرارة التشغيل	ضمن الحد المقرر (على سبيل المثال ، ≤85 درجة مئوية أو ≤105 درجة مئوية)	في كثير من الأحيان أعلى من درجة الحرارة المقدرة

الخطوة 4: تأكيد الخطأ

إذا أكد كل من الاختبارات الفيزيائية والكهربائية تشوهات ، استبدل المكثف.
بالنسبة لحالات الخط الحدودي ، مراقبة درجة الحرارة أثناء التشغيل لالتقاط اتجاهات الفشل المبكرة.

نصائح الوقاية لتجنب المكثفات المذابة

منع المكثفات المذابة ضروري لضمان الاستقرار والسلامة وطول العمر للأنظمة الإلكترونية. من خلال التحكم في ظروف التشغيل ، واختيار مكونات الجودة ، واتباع أفضل الممارسات ، يمكنك تقليل خطر فشل المكثف بشكل كبير.

1. استخدم المكثفات عالية الجودة

يعد اختيار المكثفات من الشركات المصنعة الموثوقة الخطوة الأولى للوقاية. مع أكثر من 40 عامًا من الخبرة ، Jiande Antai Power Capacitor Co. ، Ltd . متخصص في المكثفات التدفئة والذوبان و المكثفات مرشح DC ، و المكثفات عالية الجهد . تضمن المنتجات المعتمدة من ISO9001 و CE أداءً ثابتًا في ظل ظروف صعبة.

2. الحفاظ على درجات حرارة التشغيل الآمنة

الحفاظ على درجة الحرارة المحيطة أقل من 40 درجة مئوية لمعظم التطبيقات ؛ من الناحية المثالية حوالي 25 درجة مئوية.
استخدم أحواض الحرارة أو مراوح التبريد أو فتحات التهوية لتحسين تبديد الحرارة.
تجنب وضع المكثفات بالقرب من مكونات الحرارة العالية.

3. الجهد والتيار الحالي

تشغيل المكثفات في 70-80 ٪ من الحد الأقصى لجهدها المقنن لعمر ممتد.
الحفاظ على تموج تيار في الداخل 80 ٪ من السعة المقدرة لمنع التدفئة الداخلية.

4. الصيانة والتفتيش بشكل منتظم

إجراء الشيكات السنوية ل السعة ، ESR ، والحالة البدنية .
استبدال المكثفات التي تظهر قيم انتفاخ أو ذوبان أو ارتفاع قيم ESR قبل حدوث الفشل الكلي.

5. حماية البيئة

تجنب التعرض للرطوبة أو الغازات المسببة للتآكل أو تراكم الغبار.
بالنسبة لبيئات الرطوبة العالية ، استخدم المكثفات بتصميمات مقاومة للرطوبة.

إرشادات المعلمة الفنية للوقاية

عامل وقائي	النطاق / الممارسة الموصى بها	فائدة
درجة الحرارة المحيطة	≤40 درجة مئوية (يفضل 25 درجة مئوية)	يقلل من الإجهاد الحراري
الجهد derating	تعمل على 70-80 ٪ من الجهد المقنن	يمتد حياة الخدمة
تموج السيطرة الحالية	≤80 ٪ من تيار التموج المقدر	يمنع التدفئة الداخلية
مراقبة ESR	الحفاظ على ESR ضمن مواصفات ورقة البيانات	يحافظ على الكفاءة
فاصل التفتيش	مرة واحدة على الأقل في السنة	يكتشف علامات الفشل المبكرة

Jiande Antai Power Capacitor Co. ، Ltd . لا يوفر المكثفات عالية الأداء فحسب ، بل يوفر أيضًا العروض حلول مخصصة لتلبية احتياجات صناعية محددة. مع معدات التصنيع المتقدمة والمواد الخام المستوردة وفريق البحث والتطوير الماهر ، تضمن الشركة أن منتجاتها تلبي أعلى مستويات الجودة والسلامة. من خلال الجمع بين اختيار مكونات الجودة وممارسات الاستخدام المناسبة ، يمكنك منع المكثفات المذابة بشكل فعال وضمان موثوقية النظام على المدى الطويل.

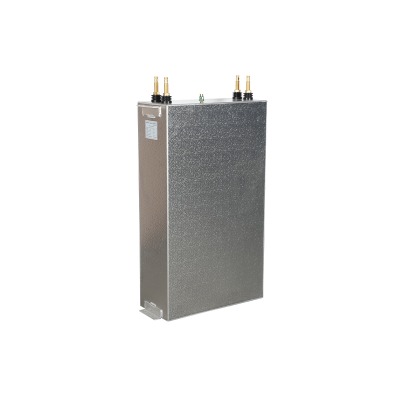

أفران تحريض 4.0 كيلو فولت 600 هرتز المكثفات المبردة بالمياه
