دليل شامل لمكثفات أفلام العاصمة: الاختيار والتطبيقات والمزايا

فهم المكثفات الأفلام العاصمة ووظائفها الأساسية

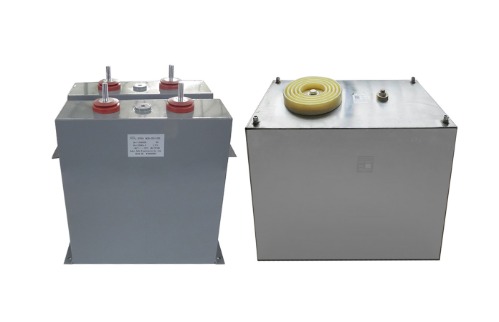

تمثل المكثفات الأفلام DC فئة حرجة من المكونات الإلكترونية السلبية المصممة خصيصًا للاستخدام في دوائر التيار المباشر (DC). على عكس نظرائهم بالكهرباء ، تستخدم هذه المكثفات فيلمًا بلاستيكيًا رفيعًا كمواد عازلة لها ، وهو معدن أو مزود بأقطاب إحباط. هذا البناء الأساسي هو مصدر استقرارها الشهير وموثوقيتها وخصائصها الكهربائية الممتازة. فهي لا غنى عنها في مجموعة واسعة من التطبيقات ، من التصفية وقمع الضوضاء إلى تخزين الطاقة ودوائر snubber. على المدى DC Film Capacitor Manufactory يدل على منشأة إنتاج متخصصة مخصصة للهندسة وتصنيع هذه المكونات الدقيقة ، مع التركيز على مراقبة الجودة الصارمة لتلبية المتطلبات الصعبة للإلكترونيات الحديثة. إن فهم الخصائص الجوهرية لهذه المكثفات هو الخطوة الأولى نحو الاستفادة من إمكاناتها الكاملة في أي تصميم.

الخصائص الكهربائية الرئيسية

يتم تعريف أداء مكثف فيلم DC بواسطة العديد من الخصائص الكهربائية الرئيسية التي يجب على المهندسين مراعاتها بعناية أثناء عملية الاختيار. تؤثر هذه المعلمات بشكل مباشر على كيفية تصرف المكثف داخل الدائرة وما إذا كانت ستؤدي وظيفتها المقصودة بشكل فعال خلال عمر التشغيل بالكامل.

• قيمة السعة والتسامح: هذا يشير إلى كمية الطاقة الكهربائية التي يمكن أن يخزنها المكثف. تتوفر مكثفات الأفلام في مجموعة واسعة من القيم ، عادة من picofarads (PF) إلى microfarads (μF). يحدد التسامح الانحراف المسموح به عن قيمة السعة الاسمية المعلنة ، والتي غالبًا ما تكون ضيقة لأنواع الأفلام (على سبيل المثال ، ± 1 ٪ ، ± 5 ٪).
• الجهد المقنن (DC الجهد العاملة): هذا هو الحد الأقصى لجهد التيار المستمر المستمر الذي يمكن تطبيقه على المكثف دون المخاطرة بالانهيار. من الأهمية بمكان اختيار مكثف مع تصنيف الجهد الذي يتجاوز الحد الأقصى للجهد المتوقع في الدائرة ، بما في ذلك أي عابرة أو طفرات ، لضمان الموثوقية على المدى الطويل.
• عامل التبديد (DF) أو TAN Δ: هذه المعلمة تقيس فقدان الطاقة المتأصل داخل المكثف. من المستحسن دائمًا أن يكون عامل التبديد المنخفض أمرًا مرغوبًا فيه ، لأنه يشير إلى ارتفاع الكفاءة وتسخين ذاتي ، وهو أمر مهم بشكل خاص في التطبيقات عالية التردد أو عالية الطاقة.
• مقاومة العزل (IR): هذا يقيس مقاومة المادة العازلة لتسرب التيار. إن المقاومة العالية العزل هي سمة مميزة لمكثفات الأفلام ذات الجودة ، مما يضمن الحد الأدنى من فقدان الطاقة من خلال التسرب بمرور الوقت.
• مقاومة سلسلة مكافئة (ESR): على الرغم من انخفاضها في المكثفات السينمائية عادة ، فإن ESR هي المقاومة الفعالة في السلسلة مع المكثف الذي يمثل جميع الخسائر. يعد Low ESR ضروريًا للتطبيقات التي تتضمن تيارات تموج عالية ، كما هو الحال في تحويل إمدادات الطاقة.

اختيار مكثف فيلم DC المناسب لمشروعك

يعد اختيار مكثف فيلم DC الأمثل عملية دقيقة تمتد إلى ما بعد مجرد مطابقة السعة وتصنيفات الجهد. إنه ينطوي على فهم عميق لبيئة التطبيق ، والضغوط الكهربائية ، وتوقعات الأداء. يمكن أن يؤدي الخطأ في الاختيار إلى فشل سابق لأوانه أو خلل في الدائرة أو تشغيل غير فعال. لذلك ، يلزم اتباع نهج منهجي ، حيث يزن مزايا وقيود الأفلام العازلة المختلفة مقابل المطالب المحددة للمشروع. سوف يرشدك هذا القسم من خلال عوامل اتخاذ القرار الحرجة ، مما يساعدك على التنقل في عملية الاختيار بثقة وضمان عدم اختيار المكون الذي تختاره ليس فقط التخطيطي ولكنه يتفوق أيضًا في تشغيله في العالم الحقيقي.

مقارنة أنواع الأفلام العازلة الشائعة

يعد نوع الفيلم البلاستيكي المستخدم كصاحب العزل الكهربائي هو التمييز الأساسي بين العديد من المكثفات الأفلام DC. تقدم كل مادة مجموعة فريدة من المقايضات بين التكلفة والحجم والخصائص الكهربائية واستقرار درجة الحرارة. يوفر الجدول التالي نظرة عامة مقارنة للأفلام العازلة الأكثر انتشارًا المستخدمة في هذه الصناعة. هذه المقارنة ضرورية لاتخاذ خيار مستنير ، حيث تملي العزل الكهربائي السلوك الأساسي للمكثف.

يوضح الجدول أدناه الاختلافات الرئيسية بين الأفلام البوليستر (PET) ، البولي بروبيلين (PP) ، والنبثاليات البولي إيثيلين (PEN) ، وكبريتيد البوليفينيلين (PPS). على سبيل المثال ، في حين أن البوليستر يوفر توازنًا جيدًا في التكلفة والأداء لتطبيقات DC للأغراض العامة ، فإن البولي بروبيلين متفوق على الاستخدامات عالية التردد والاستخدامات عالية الطاقة بسبب عامل تبديده المنخفض للغاية. على العكس من ذلك ، يوفر النافثاليات البولي إيثيلين ثباتًا أفضل لدرجة الحرارة من البوليستر ، مما يجعله مناسبًا لبيئات أكثر تطلبًا.

تُظهر هذه المقارنة التفصيلية أنه لا يوجد عازلة "أفضل" واحدة ". الاختيار يعتمد بالكامل على التطبيق. يعد فهم هذه الخصائص المادية جانبًا أساسيًا من العمل المنجز في أي سمعة طيبة DC Film Capacitor Manufactory ، حيث ينصب التركيز على مطابقة المادة المناسبة لاحتياجات العميل.

الاعتبارات البيئية والتشغيلية

إلى جانب المواصفات الكهربائية ، تلعب بيئة التشغيل الفيزيائي دورًا محوريًا في طول طول وموثوقية مكثف فيلم DC. يجب تقييم عوامل مثل درجة الحرارة المحيطة والرطوبة والإجهاد الميكانيكي وظروف اللحام بدقة.

• نطاق درجة الحرارة: يتم تصنيف كل مكثف لمدى درجة حرارة تشغيل محددة. من الأهمية بمكان التأكد من أن هذا النطاق يشمل كل من درجة حرارة التشغيل المستقرة وأي طفرات حرارية محتملة داخل المعدات. إن التعرض المطول لدرجات الحرارة خارج التصنيف سيقصر بشكل كبير حياة المكون.
• الرطوبة والبيئات القاسية:
• بالنسبة للتطبيقات المعرضة للرطوبة العالية أو الأجواء المآمجة ، فإن المكثفات ذات التغليف القوي (على سبيل المثال ، طلاء راتنج الايبوكسي ، الحالات المعدنية المختومة بشكل رفيع) ضرورية لمنع دخول الرطوبة ، والتي يمكن أن تحلل الخصائص العازلة وتؤدي إلى فشل كارثي.
• المتانة الميكانيكية: يجب أن يصمد بناء المكثف الاهتزازات والصدمات الميكانيكية المتأصلة في تطبيقه. على سبيل المثال ، تتطلب المكثفات في أنظمة السيارات أو الطيران خيوطًا مصممة خصيصًا والبناء الداخلي لمنع الكسر.
• متطلبات القابلية للاشتعال: في التطبيقات الحرجة للسلامة ، قد تحتاج المكثفات إلى الامتثال لتقييمات قابلية التشهير المحددة (على سبيل المثال ، UL 94 V-0) لمنع انتشار الحريق في حالة فشل المكون.

معالجة هذه الاعتبارات مقدمًا أمر بالغ الأهمية كيفية اختيار مكثف فيلم رابط DC من أجل الموثوقية طويلة الأجل ، فإن ضمان أداء المكون المحدد باستمرار طوال العمر المتوقع للمنتج النهائي.

التطبيقات الأولية وحالات الاستخدام في الإلكترونيات الحديثة

مزيج فريد من الخصائص التي تقدمها المكثفات أفلام DC تجعلها العنصر المفضل في مجموعة متنوعة من الأنظمة الإلكترونية. قدرتهم على التعامل مع الفولتية العالية ، وإظهار خسائر منخفضة ، والحفاظ على الاستقرار في ظل ظروف مختلفة تفتح الوظائف التي يصعب تحقيقها مع تقنيات المكثف الأخرى. من تحويل الطاقة والتحكم فيها إلى المعالجة الدقيقة للإشارات ، تتيح هذه المكثفات بصمت التقدم التكنولوجي عبر الصناعات. هذا القسم يتحول إلى أهم مجالات التطبيق ، مما يوضح سبب كون الفهم العميق لهذه الاستخدامات أمرًا حيويًا لأي مهندس تصميم أو متخصص في المشتريات يعمل مع أ DC Film Capacitor Manufactory .

أنظمة إمدادات الطاقة والتحويل

ربما تكون منطقة التطبيقات الأكثر شمولاً لمكثفات أفلام العاصمة ضمن إلكترونيات الطاقة. فهي مكونات أساسية في إمدادات طاقة وضع التبديل (SMPs) ، والمحولات ، والمحولات ، ومحركات المحركات. في هذه الأنظمة ، يقومون بإجراء العديد من الوظائف الهامة الضرورية للتشغيل الفعال والمستقر.

• المكثفات DC-Link: في المحولات والمحولات التي تغير العاصمة إلى AC أو إلى جهد DC مختلف ، يتم وضع مكثف DC-Link بين المقوم ومرحلة العاكس. يتمثل دورها الأساسي في تثبيت جهد حافلة DC من خلال امتصاص وتوفير التيارات العالية تموج ، وبالتالي تقليل تقلبات الجهد. هذا تطبيق متطلب يتطلب المكثفات ذات ESR و ESL منخفضة للتعامل مع التيارات العالية تموج دون تسخين مفرط.
• تصفية الإدخال/الإخراج: يتم استخدام المكثفات الأفلام على كل من مراحل الإدخال والإخراج من إمدادات الطاقة لتصفية التداخل الكهرومغناطيسي (EMI) وضوضاء التردد العالي. وهذا يضمن الامتثال للوائح التوافق الكهرومغناطيسي (EMC) ويوفر طاقة نظيفة لمكونات المصب الحساسة.
• دوائر snubber: تستخدم مكثفات Snubber عبر أجهزة التبديل مثل IGBTs و MOSFETs ، وهي تحمي هذه أشباه الموصلات عن طريق الحد من معدل ارتفاع الجهد (DV/DT) وقمع طفرات الجهد التي تحدث أثناء التحولات. يتطلب هذا التطبيق المكثفات ذات الخصائص الممتازة للشفاء الذاتي وقدرة معالجة النبض العالية.

عملية الاختيار ل تطبيقات مكثف أفلام العاصمة العالية في إلكترونيات الطاقة صارمة بشكل خاص ، مع التركيز على قوة النبض ، ومعالجة RMS الحالية ، والإدارة الحرارية لضمان الموثوقية الثابتة في البنية التحتية الحرجة.

تطبيقات متقدمة ومتخصصة

إلى جانب إلكترونيات الطاقة السائدة ، تتيح الخصائص المتفوقة لمكثفات الأفلام استخدامها في العديد من الحقول المتقدمة والمتخصصة حيث لا يمكن للخطر الأداء.

أنظمة الطاقة المتجددة

في محولات الطاقة الشمسية الكهروضوئية (PV) ومحولات توربينات الرياح ، يتم استخدام مكثفات فيلم DC في دائرة DC-Link. يجب أن تعمل بشكل موثوق لعقود من الزمن تحت مستويات الطاقة المتقلبة وغالبًا في الظروف البيئية الصعبة. إن حياتهم الطويلة والاستقرار تجعلهم مناسبًا تمامًا لتطبيقات الطاقة الخضراء هذه ، حيث تكون الصيانة والاستبدال مكلفة وغير مرغوب فيها.

المركبات الكهربائية والهجينة (EV/HEV)

تعتمد محرك السيارات من السيارات الكهربائية اعتمادًا كبيرًا على مكثفات أفلام DC عالية الأداء. يتم استخدامها في محولات الجر الرئيسية التي تدفع المحركات ، في شواحن على متن الطائرة ، وفي محولات DC-DC. هنا ، يجب أن تظهر أداءً استثنائياً تحت بيئة Hood عالية الحرارة وأن يمتلكوا السلامة الميكانيكية لتحمل الاهتزاز المستمر. هذا مجال رئيسي حيث مسألة مكثف فيلم مقابل مكثف سيراميك لتردد عالي يتم تسويته لصالح أنواع الأفلام بسبب ارتفاع استقرار السعة والتعامل مع الجهد.

الطاقة النبضية والمعدات الطبية

تتطلب تطبيقات مثل مزيل الرجفان وآلات التصوير بالرنين المغناطيسي وأنظمة الليزر المكثفات التي يمكنها تصريف كمية كبيرة من الطاقة في وقت قصير للغاية. يتم تصميم مكثفات أفلام DC المتخصصة ، غالبًا مع تصميمات قطبية معدنية ، لتلبية متطلبات تصريف النبض المكثفة هذه بأمان وبشكل متكرر.

مزايا على تقنيات المكثف البديلة

عند تصميم دائرة ، يكون للمهندسين خيار بين العديد من تقنيات المكثفات ، في المقام الأول السيراميك والكهارل (الألومنيوم والتنتالوم) ، والفيلم. كل منها له مكانه ، لكن المكثفات الأفلام DC تقدم مجموعة مقنعة من المزايا التي تجعلها الحل المفضل في العديد من السيناريوهات. إن فهم هذه الفوائد هو مفتاح تقدير اقتراح قيمتها ويبرر مواصفاتها في التصميمات التي يكون فيها الأداء وطول العمر والسلامة أمرًا بالغ الأهمية. سوف يسلط هذا التحليل المقارن الضوء على سبب تفوق المكثفات الأفلام في كثير من الأحيان على بدائلهم ، مما يوفر الأساس المنطقي أوضح لاختيارهم.

فيلم ضد المكثفات السيراميك (MLCCS)

تحظى المكثفات السيرامية متعددة الطبقات (MLCCs) بشعبية كبيرة في حجمها الصغير واستجابة ممتازة عالية التردد. ومع ذلك ، بالنسبة للعديد من تطبيقات التيار المستمر ، يحمل المكثفات الأفلام مزايا مميزة ، خاصة عندما يتعلق الأمر مكثف فيلم مقابل مكثف سيراميك لتردد عالي تطبيقات الطاقة.

• استقرار السعة: تُظهر المكثفات الخزفية ، وخاصة تلك المصنوعة من عسرات الفئة 2 (مثل X7R ، X5R) ، تغييرًا كبيرًا في السعة مع جهد التحيز ودرجة الحرارة التطبيقية. توفر المكثفات السينمائية ، وخاصة البولي بروبيلين ، قيم السعة المستقرة بشكل ملحوظ في ظل ظروف كهربائية وبيئية مختلفة ، وهو أمر بالغ الأهمية لدوائر التوقيت والتصفية والرنين.
• معالجة الجهد: في حين أن MLCCs عالية الجهد موجودة ، فإن المكثفات الأفلام متاحة بشكل عام وفعالة من حيث التكلفة لتطبيقات DC عالية الجهد (على سبيل المثال ، فوق 500V). كما أنها لا تعاني من الميكروفونات والآثار الكهروإجهادية التي تعاني من المكثفات الخزفية.
• الموثوقية ووضع الفشل: يُعرف المكثفات السينمائية بممتلكاتها "الشفاء الذاتي" ، حيث يتبخر انهيار عازل محلي للمعادن المحيطة ، ويعزل الخطأ ويسمح للمكثف بالاستمرار في العمل. يمكن أن تفشل المكثفات الخزفية في الدائرة القصيرة ، والتي يمكن أن تكون كارثية للدائرة.

فيلم مقابل المكثفات الكهربائية

غالبًا ما يتم اختيار المكثفات الكهربائية من الألومنيوم من أجل السعة العالية لكل حجم وفعالية من حيث التكلفة. ومع ذلك ، فإن المكثفات الأفلام تتجاوزهم في العديد من المجالات الرئيسية ، مما يبرر استخدامها في التطبيقات الأكثر تطلبًا.

• طول العمر وعمره: تتمتع المكثفات بالكهرباء بحياة محدودة ، وغالبًا ما يتم تحديدها في الآلاف من الساعات ، حيث تجف المنحل بالكهرباء تدريجياً. تفتخر المكثفات الأفلام ، التي لا تحتوي على إلكتروليت سائل ، بحياة تشغيلية طويلة بشكل استثنائي ، وعادة ما تتجاوز 100000 ساعة ، ولا تخضع لآليات التآكل بنفس الطريقة.
• الأداء الكهربائي: تتمتع المكثفات السينمائية بمقاومة سلسلة مكافئة أقل بكثير (ESR) وعامل تبديد أقل عبر نطاق تردد واسع. وهذا يجعلها أكثر كفاءة في التطبيقات ذات التيارات العالية تموج ، مما يقلل من توليد الحرارة وتحسين كفاءة النظام بشكل عام.
• قطبية وموثوقية: المكثفات الكهربائية مستقطبة ، مما يعني أنها يجب أن تكون متصلة مع قطبية التيار المستمر الصحيح أو ستفشل. المكثفات الأفلام غير مستقطبة ، تبسيط التثبيت والقضاء على خطر فشل الاستقطاب غير الصحيح. علاوة على ذلك ، فإن البناء القوي لمكثفات الأفلام يجعلها أقل عرضة للصدمة والاهتزاز.

يؤكد هذا التحليل لماذا Long Life DC Power Movie مكثف المتطلبات ، كما هو الحال في الأتمتة الصناعية أو البنية التحتية للطاقة المتجددة ، تكنولوجيا الأفلام هي الاختيار غير المبني على الإلكتروليتيك.

ضمان الموثوقية والأداء طويل الأجل

يعد تحديد مكثف فيلم DC عالي الجودة جزءًا فقط من المعادلة لتصميم ناجح. يتطلب ضمان موثوقيتها على مدى العمر المقصود للمنتج اهتمامًا دقيقًا لشروط التثبيت والتركيب والتشغيلية. يمكن للخطر المتانة المتأصلة في المكثفات السينمائية بسبب الاستخدام غير السليم ، مما يؤدي إلى فشل الميدان الذي كان يمكن منعه بسهولة. يحدد هذا القسم أفضل الممارسات والاعتبارات الرئيسية لزيادة أداء وطول هذه المكونات في أنظمةك الإلكترونية. الالتزام بهذه الإرشادات هو ممارسة دافع عنها كل سمعة طيبة DC Film Capacitor Manufactory وهو ضروري لبناء منتجات متينة وجديرة بالثقة.

الممارسة الحاسمة للجهد ودرجة الحرارة

Derating هي ممارسة تشغيل مكون أقل من حدوده المقدرة لتحسين الموثوقية وتوسيع عمر الخدمة. بالنسبة لمكثفات أفلام DC ، فإن المعلمات الأكثر أهمية للتخلق هي الجهد ودرجة الحرارة.

• جهد الجهد: إنها ممارسة قياسية وموصى بها للغاية لتطبيق عامل derating لا يقل عن 20 ٪ على جهد DC المقنن للمكثف. على سبيل المثال ، لا ينبغي إخضاع مكثف مصنّف لـ 100V DC للفولتية المستمرة التي تزيد عن 80 فولت في التطبيق. هذا الهامش يفسر عابرة الجهد ، والمسامير ، وارتداء العزل الكهربائي على المدى الطويل ، مما يقلل بشكل كبير من احتمال انهيار العزل الكهربائي.
• درجة الحرارة المتراكبة: وبالمثل ، يجب تشغيل المكثف عند درجة حرارة أقل بكثير من درجة حرارة التصنيف القصوى. الحفاظ على درجة الحرارة الأساسية للمكثف (وهو درجة حرارة المحيطة بالإضافة إلى التدفئة الداخلية من تيار التموج) ما لا يقل عن 10-20 درجة مئوية أقل من الحد الأقصى للتصنيف يمكن أن يزيد بشكل كبير من حياته التشغيلية. كقاعدة عامة ، لكل 10 درجات مئوية في درجة حرارة التشغيل ، فإن متوسط ​​العمر المتوقع لمكثف فيلم يتضاعف تقريبًا.

فهم وتنفيذ كيفية اختبار أ العاصمة مكثف فيلم للفشل هو جزء من عملية ضمان الجودة القوية ، ولكن منع الفشل من خلال الحكم الحكيم هو استراتيجية أكثر فعالية بكثير.

توصيات التعامل والتخزين واللحام

يمكن أن تؤثر عمليات المناولة الجسدية والتجميع أيضًا على أداء مكثفات الأفلام. إرشادات الشركة المصنعة التالية أمر بالغ الأهمية.

• الإجهاد الميكانيكي: تجنب إخضاع جسم المكثف وخاصة يؤدي إلى الانحناء المفرط أو الإجهاد الميكانيكي. بالنسبة للمكثفات التي يتمتع بها الرصاص الشعاعي ، يجب أن لا تنحني الخيوط أقرب من المسافة المحددة (على سبيل المثال ، 3-5 مم) من التغليف لتجنب إتلاف التلامس الداخلي.
• ظروف التخزين: يجب تخزين المكثفات السينمائية في بيئة باردة وجافة. في حين أنها أقل رطبة من MLCCs ، فإن التعرض المطول للرطوبة العالية لا يزال غير مرغوب فيه. بالنسبة للأجهزة المتجهزة على السطح ، من الأهمية بمكان اتباع تعليمات مستوى حساسية رطوبة الشركة المصنعة (MSL) لمنع "الفشار" أثناء اللحام.
• ملامح لحام: الالتزام بدقة بدرجة حرارة اللحام الموصى بها وملامح الوقت المقدمة في ورقة بيانات الشركة المصنعة. يمكن أن تؤدي الحرارة المفرطة أثناء الموجة أو لحام الجثث إلى إتلاف الهيكل الداخلي وذوبان فيلم البلاستيك العازل ، مما يؤدي إلى تحطيم أداء المكثف بشكل دائم.
