تمثل المكثفات المبردة بالماء تقدمًا حاسمًا في إدارة الطاقة الحرارية داخل الأنظمة الإلكترونية والكهربائية عالية الطاقة. على عكس نظيراتها المبردة بالهواء، تستخدم هذه المكونات المتخصصة خصائص نقل الحرارة الفائقة للمياه لتبديد الحرارة الزائدة، وبالتالي الحفاظ على درجات حرارة التشغيل المثالية وضمان موثوقية وأداء لا مثيل لهما في التطبيقات الصعبة.

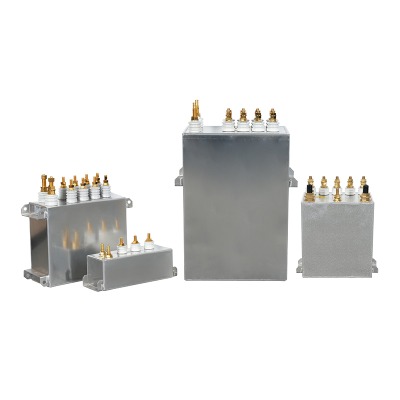

المكثف المبرد بالماء هو مكون إلكتروني سلبي مصمم لتخزين وإطلاق الطاقة الكهربائية، ومتكامل مع آلية التبريد الداخلية التي تعمل على تدوير الماء لإزالة الحرارة المتولدة أثناء تشغيله. يعد هذا التصميم أمرًا بالغ الأهمية في التطبيقات التي تولد فيها التيارات المموجة العالية ودورات تفريغ الشحنة السريعة حملًا حراريًا كبيرًا، والذي، إذا ترك دون رادع، يمكن أن يؤدي إلى تحلل المواد العازلة، وزيادة مقاومة السلسلة المكافئة (ESR)، ويؤدي في النهاية إلى فشل سابق لأوانه. يعتمد المبدأ الأساسي على حقيقة أن الماء يتمتع بقدرة حرارية محددة وموصلية حرارية أعلى بكثير مقارنة بالهواء، مما يسمح له بامتصاص الحرارة وحملها بعيدًا بكفاءة أكبر بكثير.
يتضمن البناء عادةً غلافًا معدنيًا، غالبًا من النحاس أو الألومنيوم، والذي يحتوي على عنصر المكثف (مزيج من الأقطاب الكهربائية والعازل الكهربائي). تم تصميم هذا السكن بمتاهة داخلية أو قنوات تسمح لسائل التبريد بالتدفق بالقرب من الأجزاء المولدة للحرارة. تم تجهيز منافذ الدخول والخروج للاتصال بنظام تبريد خارجي. يتم إغلاق هذه المجموعة بأكملها بإحكام لمنع أي تسرب لسائل التبريد إلى عنصر المكثف أو العكس. يمكن أن يختلف اختيار سائل التبريد؛ في حين أن الماء منزوع الأيونات شائع بسبب خواصه الحرارية الممتازة وانخفاض توصيله الكهربائي، فإن المخاليط التي تحتوي على الجليكول أو مثبطات أخرى تستخدم أحيانًا لمنع التجمد أو التآكل.
الحرارة هي العدو الأساسي لأي مكثف. عمر المكثف يتناسب عكسيا مع درجة حرارة التشغيل؛ ولكل ارتفاع بمقدار 10 درجات مئوية فوق درجة الحرارة المقدرة، ينخفض العمر التشغيلي إلى النصف عادةً. يؤكد قانون أرهينيوس لمعدلات الفشل على أهمية الإدارة الحرارية الفعالة. في المكثفات المبردة بالماء، يقوم نظام التبريد النشط بمواجهة هذا التدهور الحراري بشكل مباشر. من خلال الحفاظ على درجة الحرارة الأساسية ضمن الحدود الآمنة، يمكن لهذه المكثفات:
وهذا يجعلها لا غنى عنها في السيناريوهات التي لا يكون فيها الفشل خيارًا وحيث تكون طرق التبريد السلبية غير كافية.
يؤدي دمج تكنولوجيا تبريد المياه في المكثفات إلى توفير العديد من الفوائد التي تترجم مباشرة إلى تحسينات على مستوى النظام. تظهر هذه المزايا بشكل أكثر وضوحًا في التطبيقات ذات كثافة الطاقة العالية حيث تكون المساحة محدودة وتكون الكفاءة ذات أهمية قصوى.
الميزة الأكثر أهمية هي التحسن الكبير في تبديد الحرارة. تبلغ الموصلية الحرارية للماء حوالي 25 مرة أكثر من الهواء، وسعة الحرارة النوعية أكبر بحوالي أربع مرات. وهذا يعني أن نظام تبريد الماء يمكنه إزالة نفس الكمية من الحرارة بمعدل تدفق أصغر بكثير وارتفاع أقل في درجة حرارة المبرد نفسه. بالتالي، مكثف مبرد بالماء للعاكس الطاقة العالية يمكن تصميم الأنظمة لتكون أكثر إحكاما أثناء التعامل مع نفس الطاقة، أو يمكنها التعامل مع طاقة أعلى بكثير في نفس عامل الشكل. يؤدي هذا إلى زيادة إجمالية في كثافة الطاقة للنظام بأكمله، وهو عامل حاسم في الإلكترونيات الحديثة مثل محولات الطاقة المتجددة ومحركات المحركات الصناعية.
من خلال الحفاظ باستمرار على درجات حرارة تشغيل منخفضة، تتعرض المكثفات المبردة بالماء لضغط حراري أقل. يتم إبطاء العمليات الكهروكيميائية التي تؤدي إلى تبخر المنحل بالكهرباء والتدهور التدريجي للعازل الكهربائي إلى حد كبير. وينتج عن هذا انجراف أبطأ للمعلمات الرئيسية مثل السعة وESR مع مرور الوقت. على سبيل المثال، حيث قد يشهد مكثف قياسي خسارة بنسبة 20% في السعة بعد 10000 ساعة عند 85 درجة مئوية، فإن المكافئ المبرد بالماء الذي يعمل عند 55 درجة مئوية قد يظهر خسارة بنسبة 5% فقط بعد نفس المدة، مما يضاعف بشكل فعال أو حتى ثلاثة أضعاف العمر الإنتاجي للمكون ويقلل التكلفة الإجمالية للملكية من خلال عمليات استبدال أقل تكرارًا.
يعد اختيار مكثف مبرد بالماء المناسب عملية دقيقة تتطلب دراسة متأنية للمعلمات الكهربائية والحرارية والميكانيكية. يمكن أن يؤدي الخطأ في الاختيار إلى عدم كفاية الأداء أو فشل النظام.
تظل المواصفات الكهربائية الأساسية هي السعة (μF)، ومعدل الجهد (VDC)، والتيار المموج (الأذرع). ومع ذلك، مع التبريد، يتم تعزيز قدرة التيار المموج بشكل كبير. من الضروري مراجعة أوراق بيانات الشركة المصنعة لفهم تصنيف التيار المموج عند معدلات تدفق سائل التبريد ودرجات الحرارة المختلفة. ال مكثف مبرد بالماء منخفض ESR يتم البحث عنه بشكل خاص لتطبيقات مثل محولات التردد والتسخين التعريفي، لأن انخفاض ESR يقلل من توليد الحرارة الجوهرية (فقدان I²R)، مما يجعل مهمة نظام التبريد أسهل ويحسن الكفاءة العامة. علاوة على ذلك، يجب أن تكون قيمة السعة مستقرة على مدى التردد ودرجة الحرارة المقصودين للتطبيق.
تعد المقاومة الحرارية من قلب المكثف إلى سائل التبريد (Rth) بمثابة شخصية رئيسية للجدارة. يشير Rth المنخفض إلى تصميم أكثر كفاءة ينقل الحرارة إلى المبرد بشكل أكثر فعالية. تعتمد هذه المعلمة على البناء الداخلي والمواد المستخدمة ومعدل تدفق سائل التبريد. يجب أن يكون معدل التدفق المطلوب وانخفاض الضغط عبر المكثف متوافقًا مع مضخة نظام التبريد الموجودة. ماديًا، يجب أن تكون أنواع الموصلات (المنافذ الملولبة للخراطيم) واتجاهها متوافقة مع تخطيط النظام. على سبيل المثال، أ مكثف مبرد بالماء مدمج للتسخين التعريفي يجب ألا تتمتع بالمواصفات الكهربائية الصحيحة فحسب، بل أيضًا بعامل الشكل الذي يتناسب مع الأجزاء الضيقة غالبًا لمصدر طاقة التسخين التعريفي.
الفوائد الفريدة للمكثفات المبردة بالماء تجعلها العنصر المفضل عبر مجموعة واسعة من الصناعات الثقيلة. إن قدرتها على التعامل مع الضغوط الكهربائية الشديدة مع الحفاظ على برودتها تدعم موثوقية العديد من التقنيات الحديثة.
في مجال الطاقة المتجددة، تعمل محولات الطاقة الشمسية وطاقة الرياح واسعة النطاق على تحويل طاقة التيار المستمر إلى طاقة تيار متردد متوافقة مع الشبكة. تتضمن هذه العملية ترددات تحويل عالية وتيارات تموج كبيرة في مكثفات وصلة التيار المستمر. هنا، مكثف وصلة DC مبرد بالماء يتم نشر الوحدات لضمان الاستقرار وطول العمر. إنها تتعامل مع التيارات المموجة العالية بينما يبقيها التبريد المتكامل في درجة حرارة مستقرة، مما يمنع الهروب الحراري ويضمن عقودًا من الخدمة الموثوقة مع الحد الأدنى من الصيانة، وهو أمر بالغ الأهمية للمنشآت البعيدة والتي يتعذر الوصول إليها مثل مزارع الرياح البحرية.
تعمل أنظمة التسخين والصهر التعريفي بترددات عالية (من كيلو هرتز إلى ميجا هرتز) ومستويات طاقة عالية جدًا (غالبًا بالميجاواط). تتعرض مكثفات الخزان المستخدمة في دوائر الرنين لهذه الأنظمة لتيارات هائلة ومجالات كهرومغناطيسية مكثفة. ان مكثف تبريد المياه الصناعية لفرن الصهر تم تصميمه خصيصًا لهذه البيئة القاسية. إن بنيتها القوية وتبريدها الفعال يمنعان انهيار العزل الكهربائي تحت الضغط الكهربائي والحراري الشديد، مما يتيح التشغيل المستمر في المسابك ومصانع معالجة المعادن لصهر المعادن وتزويرها ومعالجتها حرارياً.
لا تقتصر تطبيقات الطاقة العالية على الصناعات الثقيلة. تتطلب المعدات مثل آلات التصوير بالرنين المغناطيسي (MRI) ومسرعات الجسيمات أنظمة كهربائية مستقرة وقوية للغاية. يتم استخدام المكثفات المبردة بالماء في مكبرات الصوت المتدرجة ومكبرات التردد اللاسلكي لهذه المعدات، حيث لا يمكن التفاوض على استقرارها وموثوقيتها لضمان التشخيص الدقيق والقياسات العلمية.
لتقدير القيمة المقترحة للمكثفات المبردة بالماء، من الضروري إجراء مقارنة مباشرة مع الطرق التقليدية لتبريد الهواء. الاختلافات كبيرة وتؤثر تقريبًا على كل جانب من جوانب تصميم النظام وتشغيله.
يوضح الجدول التالي الفروق الرئيسية بين طريقتي التبريد هاتين:
| ميزة | المكثفات المبردة بالماء | المكثفات المبردة بالهواء |
|---|---|---|
| كفاءة نقل الحرارة | عالية بشكل استثنائي بسبب الخصائص الحرارية العالية للمياه. يسمح بالتعامل مع كثافات طاقة أعلى بكثير. | منخفضة نسبيا. محدودة بسبب الموصلية الحرارية المنخفضة للهواء والقدرة الحرارية المحددة. يتطلب مساحات سطحية كبيرة أو هواء قسري للتبريد المعتدل. |
| كثافة الطاقة / الحجم | يمكن جعله مضغوطًا للغاية بالنسبة لمعدل طاقة معين، مما يوفر مساحة قيمة في النظام. | عادةً ما يكون الحجم المادي الأكبر مطلوبًا لتوفير مساحة سطحية كافية لتبديد الحرارة في الهواء. |
| الضوضاء الصوتية | عملية صامتة تقريبًا، حيث يعتمد نظام التبريد بشكل أساسي على مضخة بعيدة. | يمكن أن يكون صاخبًا إذا كانت هناك حاجة إلى مراوح تبريد، مما يساهم في الانبعاثات الصوتية الشاملة للنظام. |
| تعقيد النظام | أعلى. يتطلب نظام تبريد مغلق الحلقة مزودًا بمضخة وخزان ومبادل حراري وأنظمة سباكة، مما يزيد من التكلفة الأولية ونقاط الصيانة. | أدنى. عادةً ما يكون التصميم أبسط، وغالبًا ما يعتمد على الحمل الحراري الطبيعي أو المراوح، مما يؤدي إلى سهولة التكامل وخفض التكلفة الأولية. |
| بيئة التشغيل | أقل تأثراً بدرجة الحرارة المحيطة. يتم تحديد الأداء من خلال درجة حرارة سائل التبريد، والتي يمكن التحكم بها عن طريق المبرد. | يعتمد الأداء بشكل كبير على درجة حرارة الهواء المحيط وتدفق الهواء. قد تؤدي درجات الحرارة المحيطة المرتفعة إلى تدهور الأداء بشدة. |
| العمر والموثوقية | بشكل عام، أطول بكثير وأكثر موثوقية بسبب درجات حرارة التشغيل المنخفضة والمستقرة، مما يقلل من إجهاد التدوير الحراري. | عمر أقصر في التطبيقات عالية الضغط بسبب ارتفاع درجات حرارة التشغيل وزيادة التدوير الحراري. |
| التطبيق المثالي | أنظمة عالية الطاقة وعالية الموثوقية وعالية الكثافة حيث يتفوق الأداء على التكلفة الأولية (على سبيل المثال، محركات الأقراص الصناعية ومصادر الطاقة المتجددة والصوت المتطور). | تطبيقات الطاقة المنخفضة إلى المتوسطة، أو التصميمات الحساسة للتكلفة، أو حيث تكون بساطة النظام هي المحرك الأساسي. |
وكما يوضح الجدول، فإن الاختيار لا يتعلق بأيهما أفضل عالميًا، ولكن بما هو أكثر ملاءمة للتطبيق المحدد. يعد التبريد المائي هو الخيار الذي لا لبس فيه لدفع حدود القوة والموثوقية.
يعد التثبيت المناسب والصيانة الدؤوبة أمرًا بالغ الأهمية لتحقيق الفوائد الكاملة وطول عمر المكثف المبرد بالماء. إهمال هذه الجوانب يمكن أن يؤدي إلى التسريبات والانسداد والتآكل والفشل الكارثي.
يجب أن يكون التثبيت الميكانيكي آمنًا ولكن لا ينبغي أن يشوه غلاف المكثف، حيث يمكن أن يؤدي ذلك إلى الضغط على اللحامات والأختام. من الضروري اتباع قيم عزم الدوران المحددة من قبل الشركة المصنعة لأي جهاز تركيب. تتطلب توصيلات السباكة اهتمامًا دقيقًا. استخدم الأختام المناسبة (على سبيل المثال، الحلقات الدائرية والغسالات) وتجنب الإفراط في تشديد التركيبات، مما قد يؤدي إلى تلف المنافذ. يجب وضع المكثف بحيث يمكن تطهير الهواء بسهولة من قنواته الداخلية أثناء ملء النظام. من الناحية المثالية، يجب أن تكون المنافذ موجهة عموديًا إلى الأعلى. يجب أن تشتمل حلقة التبريد على مرشح لاحتجاز الجزيئات التي يمكن أن تسد الممرات الداخلية الضيقة للمكثف.
يعد جدول الصيانة الوقائية أمرًا ضروريًا. يجب فحص سائل التبريد بانتظام للتأكد من جودته، بما في ذلك مستوى الرقم الهيدروجيني والتوصيل الكهربائي ووجود المثبطات. يمكن أن يؤدي سائل التبريد المتدهور إلى التآكل الداخلي والطلاء، مما يقلل بشكل كبير من كفاءة التبريد ويمكن أن يسبب ماسًا كهربائيًا. يجب أن يتم مسح النظام بشكل دوري وإعادة تعبئته بسائل تبريد جديد ومناسب (على سبيل المثال، الماء منزوع الأيونات مع إضافات مضادة للتآكل). قم بفحص جميع الخراطيم والمشابك والتجهيزات بانتظام بحثًا عن علامات التآكل أو التشقق أو التسريبات. مراقبة درجة حرارة سائل التبريد الذي يدخل ويخرج من المكثف يمكن أن يوفر معلومات تشخيصية قيمة؛ يمكن أن يشير ارتفاع دلتا-T (فرق درجة الحرارة) إلى انخفاض التدفق بسبب الانسداد أو مشكلة في المضخة، أو زيادة توليد الحرارة من المكثف نفسه، مما يشير إلى فشل وشيك محتمل.
حتى مع التصميم والتركيب المثاليين، يمكن أن تنشأ مشكلات. يعد فهم كيفية تشخيص المشكلات الشائعة أمرًا أساسيًا لتقليل وقت التوقف عن العمل.
التسرب هو وضع الفشل الأكثر وضوحًا وفورية. في حالة اكتشاف سائل التبريد، يجب إيقاف تشغيل النظام على الفور لمنع تلف المكونات الكهربائية. افحص بصريًا جميع التوصيلات الخارجية وجسم المكثف للمصدر. غالبًا ما يمكن حل التسريبات البسيطة في التركيبات عن طريق تشديد الاتصال أو استبدال الختم. ومع ذلك، إذا كان التسرب من جسم المكثف نفسه (صدع أو لحام فاشل)، فيجب استبدال الوحدة. يمكن أن يساعد استخدام جهاز اختبار الضغط على حلقة التبريد أثناء الصيانة في تحديد التسريبات البطيئة التي لا يمكن رؤيتها على الفور.
إذا كان المكثف يعمل بشكل أكثر سخونة من المعتاد، فغالبًا ما يكون السبب الجذري مرتبطًا بنظام التبريد، وليس المكثف. أولاً، تحقق من معدل تدفق سائل التبريد؛ يمكن أن يؤدي وجود مرشح مسدود أو مضخة فاشلة أو غرفة معادلة الضغط في الحلقة إلى تقليل التدفق بشدة. بعد ذلك، تحقق من جودة سائل التبريد؛ يمكن لسائل التبريد الملوث ذو الموصلية العالية أو النمو البيولوجي أن يترسب الترسبات الكلسية على الأسطح الداخلية، ويعمل بمثابة عازل حراري. يجب أيضًا فحص المبادل الحراري الخارجي (المشعاع) للتأكد من أنه يرفض الحرارة بشكل فعال إلى البيئة (على سبيل المثال، أنه غير مسدود بالغبار). إذا تم استبعاد كل هذه الأمور، فقد يكون المكثف نفسه معطلاً، مما يظهر كزيادة في مقاومة السلسلة المكافئة (ESR)، مما يولد المزيد من الحرارة لنفس التيار. يمكن قياس ESR للمكثف تأكيد ذلك.
تطور المكثفات المبردة بالماء مستمر، مدفوعًا بالطلب المتواصل على طاقة أعلى، وحجم أصغر، وموثوقية أكبر. تشير الاتجاهات المستقبلية نحو دمج ميزات المراقبة الذكية مباشرة في مجموعة المكثف. يمكن لأجهزة الاستشعار للقياس الفوري لدرجة الحرارة الداخلية والضغط وحتى ESR أن توفر بيانات صيانة تنبؤية، وتنبيه وحدات التحكم في النظام إلى المشكلات الوشيكة قبل أن تتسبب في التوقف عن العمل. علاوة على ذلك، فإن البحث في المواد العازلة الجديدة ذات الخسائر الأقل بطبيعتها والقدرة على تحمل درجات الحرارة الأعلى سوف يعمل بشكل تآزري مع تقنيات التبريد المتقدمة لإنشاء الجيل التالي من حلول تخزين الطاقة السعوية فائقة الطاقة.
